Как сделать подложку в автокаде

Добавление подложек DWG

Добавление графики из файла DWG и ее наложение на перекрытие Factory.

В AutoCAD (или в других программах САПР, которые создают файлы в формате DWG) можно создавать 2D-чертежи компоновок перекрытий Factory, на котором отображаются в надлежащих расположениях все компоненты Factory и персонал. С помощью команды Добавить подложку DWG можно вставить чертеж под перекрытие в Inventor Factory, чтобы использовать его в качестве ориентира привязки для точного размещения 3D-компонентов Factory.

После размещения щелкните правой кнопкой мыши узел подложки DWG в обозревателе модели, чтобы отобразить контекстное меню, с помощью которого можно выполнить подрезку или изменить настройки видимости слоя.

Файлы подложки DWG

1. Выберите вкладку Factory > панель «Компоновка» > «Добавить подложки DWG» для отображения диалогового окна Выбор файла DWG.
2. При работе с Autodesk Vault щелкните вкладка Factory > панель «Компоновка» > «Добавить подложку DWG из Vault».

1. Перейдите к папке, содержащей файл DWG, который требуется добавить как подложку.
2. Выберите файл и нажмите Открыть
3. В разделе настроек Видимость слоя контекстного меню можно включить или отключить видимость всех слоев, определенных в 2D-чертеже. Чертеж обновляется в соответствии с изменениями видимости слоев.
4. 2D-чертеж добавляется как подложка под перекрытие Factory, при этом базовая исходная точка (0,0) чертежа совпадает с исходной точкой (0,0) перекрытия. Размер перекрытия автоматически изменяется в соответствии с размером чертежа, добавленного в качестве подложки.
5. Узел подложки DWG представлен в обозревателе значком . Его имя совпадает с именем исходного 2D-чертежа.
6. Выберите вид «Сверху инструмента Видовой куб в правом верхнем углу графического окна, чтобы получить вид в плане (сверху) для компоновки Factory.
7. На ленте выберите вкладку Factory > панель «Параметры» > «Типы привязки». Отображается раскрывающееся меню.
8. Установите флажок Привязка к подложке DWG в раскрывающемся меню. Теперь можно разместить 3D-компоненты Factory на 2D-листе. Компоненты можно привязать к конечным точкам, средним точкам и вдоль объектов.
9. При необходимости используйте команды Выровнять и Задать целевую поверхность на панели Утилиты, чтобы задать правильную ориентацию компонентов.

Управление видимостью слоев DWG

Можно включить или отключить видимость любых слоев, определенных в 2D-чертеже.

Если потребуется включить или отключить видимость любого из слоев, можно в любой момент вернуться в диалоговое окно Параметры слоев.

1. В обозревателе найдите узел подложки DWG. Его имя совпадает с именем исходного 2D-чертежа.
2. Щелкните правой кнопкой мыши узел подложки DWG и выберите Видимость слоя в контекстном меню.
3. Отобразится диалоговое окно Видимость слоя, в котором представлен список всех слоев, определенных в подложке DWG.
4. Флажок слева от имени каждого слоя обозначает, что для него включена видимость в подложке DWG. Чтобы включить или отключить видимость в подложке DWG, выберите или отмените выбор слоев в списке.

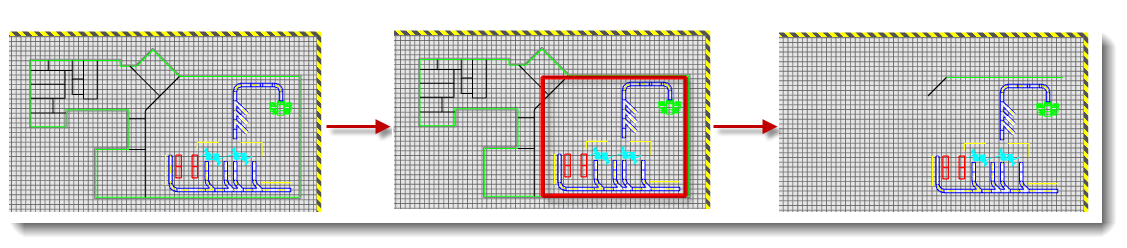

Подрезка подложек DWG

Ненужные части подложки DWG можно обрезать или удалить с помощью команды Подрезать. С помощью обрезки удаляются ненужные области подложки с сохранением объектов, находящихся в пределах двух противоположных углов.

1. В обозревателе найдите узел подложки DWG. Его имя совпадает с именем исходного 2D-чертежа.
2. Щелкните правой кнопкой мыши узел подложки DWG и выберите команду Подрезать в контекстном меню.
3. В графическом окне появится обозначение выделения рамкой. Выберите два противоположных угла так, чтобы между ними полностью помещались объекты, которые требуется включить в область обрезки. После выбора углов цвет прямоугольной рамки меняется на красный.
4. Выберите второй угол, щелкните правой кнопкой мыши и нажмите ОК в контекстном меню, чтобы создать обрезку и завершить выполнение команды. Части подложки, находящиеся вне двух выбранных противоположных углов, обрезаются.

Открытие подложки в AutoCAD

Иногда после размещения подложки DWG в компоновке Factory может потребоваться внести дополнительные изменения в исходный файл DWG. Запустите AutoCAD и откройте чертеж из Inventor с помощью команды Синхронизация с AutoCAD (поддерживаются AutoCAD, AutoCAD Architecture и AutoCAD Mechanical) )

Вставка подложки PDF в AutoCAD

Во время активной работы в программе AutoCAD некоторые пользователи сталкиваются с необходимостью вставки подложки PDF в свой чертеж для дальнейшей обводки всего чертежа или только определенных деталей. Осуществляется задача буквально в несколько кликов, при этом потребуется задать специальные параметры, которые позволят упростить взаимодействие с подложкой в будущем. В рамках сегодняшнего материала мы хотим максимально подробно раскрыть данную тему, чтобы даже у самых начинающих пользователей не осталось вопросов по этому поводу.

Вставляем подложку PDF в AutoCAD

Сразу хотим отметить, что даже последняя версия Автокада не подходит для того, чтобы приступить к редактированию имеющихся объектов на PDF-чертеже, поскольку они просто не преобразовываются при вставке. Именно из-за этого выполнение подобных действий позволяет лишь добавить подложку, которая будет обводиться с помощью встроенных инструментов программы. Однако существует метод конвертирования PDF в DWG, что позволит после открытия сразу же приступить к редактированию. Все детальные инструкции по этой теме вы найдете в других материалах на нашем сайте, перейдя по указанным ниже ссылкам.

С данным вопросом разобрались, поэтому теперь давайте приступим к рассмотрению темы статьи. Мы условно разделили ее на три простых шага, чтобы начинающие юзеры не запутались во всех действиях и смогли детально разобрать каждый этап.

Шаг 1: Выбор файла для вставки

Первый этап стандартный. Сейчас от пользователя требуется выбрать PDF-файл, находящийся на локальном или съемном накопителе. Осуществляется это в специально отведенном меню в AutoCAD и выглядит следующим образом:

Используя главную ленту, потребуется переместиться во вкладку «Вставка».

Абсолютно таким же образом выполняется открытие и других типов файлов, например, изображений или вспомогательных чертежей DWG, DXF. Запомните последовательность действий, чтобы в будущем быстро справиться с поставленной задачей.

Шаг 2: Настройка параметров вставки

После успешного выбора документа для вставки отобразится дополнительное окно под названием «Подключить подложку PDF». Сейчас необходимо сконцентрировать все внимание на нем, чтобы не пропустить важные элементы конфигурации.

1. В первую очередь обратите внимание на раздел «Выберите одну или несколько страниц из файла PDF». Если в документе присутствует несколько листов, следует указать те, которые вы хотите добавить. Производится это с помощью левого клика мышкой по странице с зажатой при этом клавишей Ctrl.
2. Далее настраивается тип пути. Если выбран параметр «Прямой путь», то это значит, что программа всегда будет искать PDF в той директории, в которой он находится сейчас. При его перемещении в чертеже возникнет ошибка. Потому всегда рекомендуется выбирать относительный путь и помещать ПДФ в ту же папку, где хранится чертеж. При необходимости переноса перемещать всегда следует оба файла, тогда никаких проблем с открытием не возникнет.
3. Остальные параметры в большинстве случаев остаются по умолчанию. Однако вы можете без проблем указать конкретную точку на карте, чтобы документ был вставлен именно туда. Если вы оставите эти значения без изменений, после подтверждения вставки чертеж будет отображаться по центру.

Как видите, ничего в помещении PDF-файла на чертеж нет. После этого можно сразу же переходить к созданию обводки, однако мы рекомендуем остановиться на дополнительных настройках, которые точно пригодятся во время взаимодействия с проектом.

Шаг 3: Слияние с фоном

По умолчанию подложка добавляется в цвете оригинала, который чаще всего является белым. В таком случае создавать обводку не всегда удобно, поскольку накладываемые линии плохо видны. Существует метод исправить данную ситуацию повышением уровня слияния с фоном, что происходит так:

1. Нажмите левой кнопкой мыши по краю вставленного чертежа, чтобы выделить его.
2. Найдите на ленте вверху параметр «Слияние с фоном» и переместите его вправо на определенное количество значений.
3. Внизу вы сможете сразу же наблюдать результат изменений. Настройте видимость так, чтобы удобно было отслеживать линии и добавлять новые отрезки.

Шаг 4: Настройка масштаба PDF с основным чертежом

Большинство пользователей при работе в пространстве «Модель» используют оригинальный масштаб, то есть 1:1. Уже при оформлении чертежа в «Лист» происходит изменение в нужном соотношении. Однако не всегда добавленная подложка соответствует необходимому масштабу, что вызывает надобность его изменения. Правильнее всего это можно сделать, задействовав встроенную функцию.

1. Найдите на подложке линию с обозначенными размерами, чтобы отталкиваться от нее.
2. Выберите инструмент «Отрезок», который расположен в разделе «Рисование».
3. Создайте линию, повторяющую найденную по количеству миллиметров.
4. Теперь мы будем использовать ее, чтобы подогнать весь масштаб чертежа под выбранный отрезок.
5. Для этого выделите имеющуюся подложку, щелкнув по ее рамке левой кнопкой мыши.
6. С помощью ПКМ вызовите контекстное меню, где отыщите пункт «Масштаб».
7. Укажите начало созданного отрезка в качестве базовой точки.
8. В качестве соотношения масштаба выберите режим «Опорный отрезок» на командной строке.
9. После этого укажите всю длину отрезка, чтобы указать его опорным.
10. Последним шагом является создание новой длины. В вашем случае должна быть выбрана конечная точка линии.
11. Результат будет применен сразу же. Вы можете убедиться в том, что масштаб подложки полностью соответствует общему соотношению величин на чертеже.

Шаг 5: Создание контура подрезки

Иногда один лист PDF содержит в себе несколько отдельных деталей или пользователю для работы требуется только часть чертежа. В таком случае ненужные компоненты можно просто удалить, создав контур подрезки. Это поможет избавиться от лишних деталей.

1. Выделите имеющуюся подложку, нажав по ее контуру ЛКМ.
2. Произойдет автоматическое перемещение к разделу с редактированием. В нем через ленту выберите инструмент «Создать контур подрезки».
3. С помощью стандартной рамки задайте область, которая останется видимой. Все остальное будет скрыто.
4. В любой момент вы можете удалить контур или задать его заново, поскольку область была просто скрыта, а не полностью очищена.

Шаг 6: Поворот объекта

Практически всегда имеющаяся подложка полностью ровная и не нуждается в дополнительном редактировании. Однако требования у всех пользователей разные, потому мы предлагаем ознакомиться с процедурой быстрого поворота части чертежа.

1. Выделите контур, а затем сделайте правый клик мышкой.
2. В контекстном меню задействуйте пункт «Повернуть».
3. Далее нужно указать базовую точку, вокруг которой и будет осуществляться поворот.
4. Вы можете самостоятельно осуществить поворот или вписать градусы в положительном или отрицательном значении.
5. После нажатия на клавишу Enter результат будет виден сразу же.

Шаг 7: Редактирование отображения контура

В качестве последней настройки мы затронем редактирование видимости контура в чертеже и при печати. Любое изображение или другая вставка по умолчанию имеет небольшой белый контур, который на чертеже отображается в таком же виде, а на печать выводится в черном цвете. При необходимости его можно редактировать, задав разные значения.

1. На главной ленте переместитесь в уже знакомую вкладку под названием «Вставка».
2. Разверните категорию «Ссылка».
3. Здесь вас интересует всплывающий список «Контуры — различные».
4. Вы можете настроить отображение контура на свое усмотрение — видимость на чертеже и при печати, только на чертеже или полное скрытие.

Что касается дополнительных настроек печати, то этой теме посвящена отдельная статья на нашем сайте, прочесть которую мы предлагаем, перейдя по указанной ниже ссылке.

Выше вы были ознакомлены с абсолютно всеми шагами вставки и настройки PDF-подложки в AutoCAD. После применения всех параметров можно смело переходить к обводке или выполнению любых других действий. Начинающим юзерам дополнительно рекомендуем изучить обучающий материл по теме взаимодействия с основными инструментами и функциями рассматриваемого программного обеспечения.

Как вставить PDF в AutoCAD?

Невозможно представить работу современного человека без взаимодействия с другими людьми. В полной мере это относится и к пользователям, которые применяют Autodesk AutoCAD для выполнения своих рабочих задач, поскольку им необходимо передавать друг другу чертежи, схемы, таблицы, заимствовать наработки в проектах, выдавать данные заказчикам и многое другое.

Одним из самых распространенных способов передачи информации в электронном виде является передача документации в формате PDF (ПДФ). В файлах ПДФ можно хранить как текст, так и изображения (растровые и векторные), поэтому очень часто их используют для обмена информацией в проектных группах и между пользователями в интернете.

А можно ли ПДФ вставить в Автокад? У каждого пользователя этого программного продукта рано или поздно возникнет ситуация, когда ему нужно будет вставить файл ПДФ в Автокад и использовать его как подложку или основу для своего проекта. Рассмотрим способы, как это можно сделать.

Вставка PDF-файла в AutoCAD

Как вставить файл ПДФ в Автокад? Сделать это можно как минимум двумя способами.

Первый. Нажмите кнопку «Присоединить» на ленте «Вставка» или введите команду ПРИСОЕДИНИТЬ или ПДФВСТАВИТЬ, после чего укажите файл PDF, который необходимо вставить.

В появившемся окне «Подключить подложку PDF» необходимо указать несколько параметров:

1. Если документ многостраничный, то необходимо указать те страницы, которые нужно импортировать.
   СОВЕТ: для выбора нескольких страниц используйте клавиши Ctrl и/или Shift.
2. Тип пути. Выберите один из трех типов пути: Полный, Относительный или Путь отсутствует (последний вариант необходимо выбирать в случае, когда файл чертежа и файл PDF находятся в одной папке).
3. Точка вставки. Введите координаты точки вставки подложки или установите галочку «Указать на экране», чтобы позже указать их вручную на поле чертежа.
4. Масштаб. Введите масштаб подложки. Масштабы увеличения задаются числами больше единицы, уменьшения – дробными числами от нуля до единицы. Для ручного указания масштаба подложки на чертеже установите галочку «Указать на экране».
5. Угол поворота. Введите угол поворота подложки. Обратите внимание, что положительные значения угла откладываются от горизонтали против часовой стрелки. Либо установите галочку «Указать на экране», чтобы позже указать их вручную на поле чертежа.

Другой способ вставки — воспользоваться палитрой «Внешние ссылки». Для ее запуска необходимо ввести команду ССЫЛКА и в открывшейся палитре выбрать «Присоединить PDF». Дальнейшие действия по вставке аналогичны предыдущему способу.

Настройка подложки PDF в AutoCAD

После того, как вы вставили подложку ПДФ в Автокад, с ней можно проделать некоторые манипуляции. Рассмотрим доступные для этого команды, которые появляются на вкладке ленты «Подложка PDF» при выборе вставленной в чертеж подложки.

Отображение подложки

Если подложка мешает работе с чертежом, то ее можно временно отключить без необходимости удаления и повторной вставки. Для этого выберите подложку и на вкладке «Подложка PDF» нажмите кнопку «Показать подложку». Для включения отображения повторно нажмите на кнопку.

Если подложка цветная и насыщенная, а на чертеже необходимо отобразить изображение в черно-белом режиме, то выберите подложку и нажмите кнопку «Показать в монохромном режиме».

Подрезка подложки

Зачастую файл ПДФ содержит гораздо больше информации, чем нужно отображать в текущем чертеже. С помощью подрезки можно оставить лишь ту часть, которая необходима.

Выберите подложку и на вкладке «Подложка PDF» нажмите кнопку «Создать контур подрезки» или введите команду ПДФОБРЕЗ.

С помощью рамки выделите ту область подложки, которую необходимо оставить. Подложка автоматически обрежется. Обратите внимание, что невидимая часть подложки не удаляется, она просто не отображается на чертеже. Для изменения контура подрезки просто отредактируйте его с помощью «ручек», для удаления подрезки используйте команду «Удалить подрезку» на вкладке «Подложка PDF».

Привязка к подложке

Если файл ПДФ, вставленный в AutoCAD, содержит выбираемые текст и графику, то к ним можно привязываться в процессе черчения.

Для включения и выключения привязки к элементам подложки нажмите кнопку «Включить привязку».

Слои в PDF

Если во вставленном файле содержится информация о слоях, то можно управлять их отображением на подложке. Для этого запустите команду «Редактировать слои» на вкладке «Подложка PDF» и в появившемся окне включите и выключите слои нажатием на пиктограмму лампочки рядом с их названием.

Заключение

Надеемся, что приведенная инструкция полностью отвечает на вопрос «как вставить ПДФ в Автокад?». Система предоставляет широкие возможности по работе с подложками в этом формате, каждый пользователь найдет необходимые для себя инструменты и методы работы.

• Вы здесь:
• Главная
• О программах
• Автокад (AutoCAD)
• Как вставить изображение в Автокад ?

Как вставить изображение в Автокад ?

Во многих случаях в Автокад бывает необходимо вставить скан, картинку, карту, фотографию, схему в растровом формате или другое изображение в качестве подложки, чтобы работать на ней уже векторными средствами Автокада.

Важно: Для избежания проблем при передаче файлов чертежей и подложек, копировании в другие папки — размещайте файлы чертежа DWG и вставки (изображения) вместе, в одной и той же папке. Либо подложки в подпапке «Подложки».

Хотя Autodesk Autocad — это векторный редактор, он обладает некоторыми возможностями для работы с растровыми изображениями. Здесь показано на примере версии Autocad 2013.

Итак, для вставки картинки используется меню вставка.

Если вы используете интерфейс «Классический AutoCAD», для того, чтобы вставить отсканированное изображение или картинку в Автокад, выберите меню «Вставка» — «Растровое Изображение»:

В появившемся окне выберите нужный файл:

Чтобы вставить картинку в Автокад правильно — нужно указать необходимые параметры. Например, старайтесь указывать «Относительный» путь к изображению, это позволит избежать потери подложки при перемещении или копировании чертежа DWG. При выборе галочкой масштаба «Указать на экране» — после нажатия кнопки ОК вы сможете указать масштаб вручную мышкой. Обычно указывают 1 (потом его всё равно можно изменить средствами масштабировани Автокада), либо другой коэффициент. «Точка вставки» — можно указать точные координаты, либо ткнуть просто на экране и потом переместить подложку, если нужно.

С параметрами определились, нажмите ОК. Появится рамка изображения:

Щелкните мышкой (если точка вставки выбрана «Указать на экране») — картинка появится в рабочем пространстве модели Автокад. Кстати, в пространство «Листа» подложки вставляются ангалогично.

Совет: Если есть возможность, старайтесь в качестве подложек использовать черно-белые (монохромные) изображения в формате TIF с сжатием, например CCiTT FAX 4. С ними удобнее визуально работать в Автокаде, т.к. они не имеют фона, и к тому же занимают мало места на диске и в оперативной памяти.

Вот пример вставленного черно-белого (не путать с оттенками серого) изображения:

Как убрать контур изображения, вставленного в Автокад?

Если «лишняя» рамка вставленной картинки мешает при печате и работе, ее можно отключить командой: » IMAGEFRAME 0 «. Включить контур: » IMAGEFRAME 1 «.

Либо через меню «Редактировать» — «Объект» — «Изображение» — «Контур». Возможно для доступа к этому меню понадобится включить строку меню в Автокаде, через пункт «Показать строку меню».

Затем «Редактировать» — «Объект» — «Изображение» — «Контур». Там же кстати есть еще много интересных пунктов меню для работы с разными объектами Автокада.

Имейте в виду, что после отключения контура изображения вы не сможете его выделить, а соответственно перемещать и делать прочие операции. Для этого нужно будет снова включить рамку картинки, таким же образом.
